استاندارد کابل شبکه
استاندارد کابل شبکه در موضوع راه اندازی شبکه اهمیت بسیار زیادی دارد. در واقع هر کابل شبکه دارای استانداردها و رنگ‌های خاصی هست که ترتیب این رنگ‌ها در شبکه اهمیت دارد. حال در این میان، کابل شبکه به‌عنوان یکی از اجزای کلیدی در راه‌اندازی شبکه، نقشی بی‌بدیل در انتقال داده‌ها ایفا می‌کنند. اما آیا تا به حال فکر کرده‌اید که چرا برخی کابل‌ها سریع‌تر، پایدارتر و قابل‌اعتمادتر از بقیه هستند؟ پاسخ در استانداردهای کابل شبکه نهفته است.
این مقاله شما را با مفاهیم، انواع و استانداردهای مهم کابل‌های شبکه آشنا می‌کند و به شما کمک می‌کند تا بهترین انتخاب را برای نیازهای خود داشته باشید. از تفاوت‌های میان انواع کابل‌ها گرفته تا نکات مهم برای خرید، همه چیز اینجا برای شما توضیح داده خواهد شد. پس اگر می‌خواهید شبکه‌ای سریع‌تر، امن‌تر و حرفه‌ای‌تر داشته باشید، همراه ما بمانید!
فهرست مطالب
- 1 استانداردهای کابل شبکه چیست و چرا اهمیت دارد؟
- 2 انواع کابل‌های شبکه
- 3 تفاوت کابل‌های UTP و STP: کدام مناسب‌تر است؟
- 4 وظیفه رنگ‌ها در کابل شبکه
- 5 تفاوت رنگ‌بندی در کابل‌های شبکه
- 6 رنگ‌بندی کابل شبکه در دوربین‌های مدار بسته IP
- 7 نحوه عیب یابی در کابل‌های شبکه
- 8 انتخاب کابل مناسب بر اساس نیاز شبکه
- 9 نتیجه‌گیری
- 10 سوالات متداول
استانداردهای کابل شبکه چیست و چرا اهمیت دارد؟
استانداردهای کابل شبکه به مجموعه‌ای از مشخصات فنی گفته می‌شود که ویژگی‌ها و عملکرد کابل‌های شبکه را تعریف می‌کنند. این استانداردها تضمین می‌کنند که کابل‌های تولیدشده، قابلیت انتقال داده با کیفیت و سرعت مشخصی را دارند و می‌توانند در محیط‌های مختلف بدون کاهش کارایی عمل کنند. استانداردها توسط سازمان‌های بین‌المللی می‌شوند و شامل مشخصاتی برای سرعت انتقال داده، پهنای باند، طول کابل، مقاومت در برابر نویز و تداخل سیگنال هستند.
یکی از شناخته‌شده‌ترین طبقه‌بندی‌ها، Cat یا Category است که انواع کابل‌ها را مانند Cat5، Cat6 و Cat7 مشخص می‌کند. هر کدام از این دسته‌ها ویژگی‌های خاصی دارند؛ مثلاً Cat6 می‌تواند داده‌ها را با سرعتی تا 10 گیگابیت بر ثانیه در فاصله‌های کوتاه منتقل کند، در حالی که Cat5e برای سرعت‌های کمتر طراحی شده است.
انواع کابل‌های شبکه
کابل‌های شبکه بر اساس دسته‌بندی یا (Cat) طبقه‌بندی می‌شوند. این طبقه‌بندی نشان‌دهنده قابلیت‌ها، سرعت انتقال داده و پهنای باند هر کابل است. با پیشرفت فناوری، دسته‌های جدیدتری معرفی شده‌اند که سرعت و عملکرد بهتری ارائه می‌دهند. در ادامه مهم‌ترین دسته‌ها را معرفی می‌کنیم:
Cat5
یکی از اولین نسل‌های کابل شبکه، با سرعت انتقال تا 100 مگابیت بر ثانیه و پهنای باند 100 مگاهرتز. این کابل برای استفاده در شبکه‌های قدیمی‌تر و کاربردهای ساده مناسب بود، اما با ظهور فناوری‌های جدیدتر، تقریباً منسوخ شده است.
Cat5e (Enhanced)
نسخه بهبودیافته Cat5 با سرعت تا 1 گیگابیت بر ثانیه و پهنای باند 100 مگاهرتز. این کابل با کاهش نویز و تداخل سیگنال (Crosstalk)، گزینه‌ای مناسب برای مصارف خانگی و اداری محسوب می‌شود و همچنان کاربرد گسترده‌ای دارد.
Cat6
یک جهش بزرگ در سرعت و پهنای باند. این کابل قادر به انتقال داده با سرعت تا 10 گیگابیت بر ثانیه در فاصله‌های کوتاه (تا 55 متر) و پهنای باند 250 مگاهرتز است. به دلیل کاهش نویز بهتر، برای شبکه‌های حرفه‌ای و پرسرعت ایده‌آل است.
Cat6a (Augmented)
نسخه پیشرفته‌تر Cat6 با پهنای باند 500 مگاهرتز و پشتیبانی از سرعت 10 گیگابیت بر ثانیه در فاصله‌های طولانی‌تر (تا 100 متر). این کابل برای مراکز داده و کاربردهای سنگین استفاده می‌شود.
Cat7
با پهنای باند 600 مگاهرتز و سرعت تا 10 گیگابیت بر ثانیه، Cat7 نویز و تداخل را تقریباً به صفر می‌رساند. دارای روکش اضافی برای محافظت بهتر، این کابل در محیط‌های صنعتی و حرفه‌ای کاربرد دارد.
Cat8
جدیدترین نسل، با پهنای باند 2000 مگاهرتز و سرعت تا 40 گیگابیت بر ثانیه. این کابل برای دیتاسنترها و زیرساخت‌های فوق‌سریع طراحی شده است.

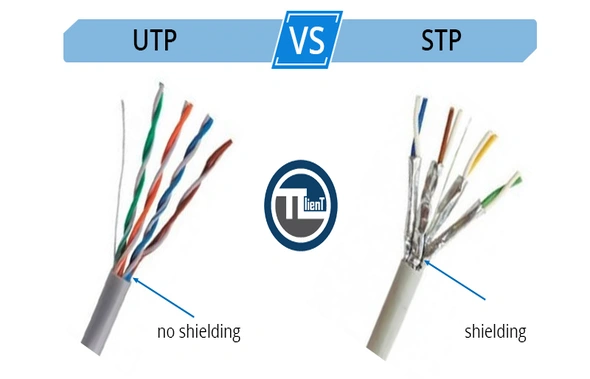

تفاوت کابل‌های UTP و STP: کدام مناسب‌تر است؟
کابل‌های شبکه به دو نوع اصلی UTP (Unshielded Twisted Pair) و STP (Shielded Twisted Pair) تقسیم می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. این دو نوع کابل هرچند شباهت‌های زیادی دارند، اما در ساختار و کاربرد با یکدیگر تفاوت‌های قابل توجهی دارند.
کابل UTP (Unshielded Twisted Pair)
کابل‌های UTP از زوج‌های سیمی تابیده شده بدون شیلد یا حفاظ اضافی ساخته می‌شوند. این نوع کابل‌ها یکی از رایج‌ترین انواع کابل شبکه هستند و به دلیل سادگی و هزینه پایین، در شبکه‌های خانگی و اداری معمولاً استفاده می‌شوند. کابل‌های UTP نسبت به کابل‌های STP ارزان‌تر و انعطاف‌پذیرتر هستند، اما به دلیل عدم وجود شیلد، بیشتر در معرض نویز و تداخل سیگنال (Crosstalk) قرار دارند.
ویژگی‌های کابل UTP:
- قیمت مناسب‌تر
- انعطاف‌پذیری بیشتر
- نصب آسان
- بیشتر در محیط‌های کم نویز استفاده می‌شود
کابل STP (Shielded Twisted Pair)
کابل‌های STP مشابه کابل‌های UTP هستند، اما به دلیل وجود یک لایه شیلد یا محافظ از جنس فلز، از سیگنال‌ها و داده‌ها در برابر نویز و تداخل الکترومغناطیسی محافظت می‌کنند. این ویژگی باعث می‌شود کابل STP برای استفاده در محیط‌هایی با نویز بالا (مانند کارخانه‌ها یا مراکز داده) مناسب‌تر باشد. همچنین، شیلد به کاهش تداخلات میان زوج‌های سیمی کمک می‌کند و می‌تواند کیفیت ارتباطات شبکه را در شرایط سخت بهبود بخشد.
ویژگی‌های کابل STP:
- محافظت بیشتر در برابر نویز و تداخل
- مناسب برای محیط‌های پر نویز
- قیمت بالاتر نسبت به UTP
- پیچیدگی نصب بیشتر
کدام مناسب‌تر است؟
انتخاب بین کابل UTP و STP بستگی به نیاز و محیط استفاده دارد. اگر در محیطی با نویز الکترومغناطیسی کم یا متوسط کار می‌کنید، کابل‌های UTP برای شما مناسب‌تر خواهند بود زیرا ارزان‌تر و راحت‌تر قابل نصب هستند. اما در محیط‌های صنعتی یا مکان‌هایی که به‌طور مستمر با تداخل سیگنال مواجه هستند، کابل STP گزینه بهتری است، زیرا محافظت بیشتری از سیگنال‌ها به عمل می‌آورد.
به طور کلی، اگر هزینه و نصب آسان اولویت دارد، UTP انتخاب مناسبی است، در حالی که برای محیط‌های حساس یا حرفه‌ای، STP بهتر عمل می‌کند.
در کابل‌های شبکه، هر رنگ سیم وظیفه خاصی دارد که نقش آن در انتقال داده‌ها و سیگنال‌ها اهمیت زیادی دارد. در ادامه، به توضیح وظایف هر رنگ در کابل‌های شبکه و تفاوت‌های رنگ‌بندی در انواع مختلف کابل‌ها می‌پردازیم.
وظیفه رنگ‌ها در کابل شبکه
- آبی و سفید آبی: این رنگ‌ها معمولاً برای انتقال صدا (Voice) یا همان سیگنال‌های صوتی استفاده می‌شوند. این بخش از کابل‌ها به انتقال سیگنال‌های تلفنی یا ارتباطات صوتی کمک می‌کند.
- نارنجی و سفید نارنجی: رنگ‌های نارنجی و سفید نارنجی معمولاً برای دریافت داده‌ها مورد استفاده قرار می‌گیرند. این سیم‌ها به‌طور ویژه برای ارسال و دریافت داده‌ها از دستگاه‌های مختلف تنظیم شده‌اند.
- سبز و سفید سبز: رنگ‌های سبز و سفید سبز به‌طور معمول برای ارسال و انتقال داده‌ها در نظر گرفته می‌شوند. این رنگ‌ها برای ارسال اطلاعات از یک دستگاه به دستگاه دیگر مورد استفاده قرار می‌گیرند.
- قهوه‌ای و سفید قهوه‌ای: این رنگ‌ها به‌عنوان رشته سیم کمکی در کابل‌های شبکه استفاده می‌شوند و نقش کمتری در انتقال داده دارند.
تفاوت رنگ‌بندی در کابل‌های شبکه
• کابل‌های Straight (مستقیم): در این نوع کابل‌ها، ترتیب رنگ‌ها در هر دو طرف کابل مشابه است. برای مثال، در یک سمت سوکت، رنگ‌های سفید نارنجی و نارنجی برای ارسال داده و در سمت دیگر برای دریافت داده‌ها استفاده می‌شود. همین‌طور رنگ‌های سفید سبز و سبز برای ارسال و دریافت اطلاعات به‌ترتیب در سمت‌های مختلف به کار می‌روند.
• کابل‌های Crossover (معکوس): در این کابل‌ها، ترتیب رنگ‌ها در دو سمت متفاوت است تا امکان اتصال مستقیم دو دستگاه (بدون نیاز به سوئیچ یا روتر) را فراهم کنند. برای مثال، برای ارسال اطلاعات از رنگ‌های نارنجی و سفید نارنجی و آبی و سفید آبی استفاده می‌شود، در حالی که برای دریافت داده‌ها از رنگ‌های سبز و سفید سبز بهره می‌برند. در سمت دیگر کابل، برای دریافت داده‌ها از رنگ‌های نارنجی و سفید نارنجی و سبز و سفید سبز و آبی و سفید آبی برای ارسال داده‌ها استفاده می‌شود.
رنگ‌بندی کابل شبکه در دوربین‌های مدار بسته IP
در نصب دوربین‌های مدار بسته IP نیز، رنگ‌بندی کابل‌ها مشابه استانداردهای معمول کابل‌های شبکه است. این کابل‌ها برای انتقال داده‌ها و سیگنال‌ها بین دوربین‌ها و دستگاه ضبط (NVR) استفاده می‌شوند و طبق همان رنگ‌بندی‌های استاندارد شبکه، عملکرد دارند.
به‌طور کلی، رنگ‌بندی صحیح کابل‌ها در سیستم‌های شبکه و دوربین‌های مدار بسته اهمیت زیادی دارد زیرا می‌تواند به‌طور مستقیم بر عملکرد شبکه، کیفیت انتقال داده و سهولت در شناسایی و تعمیرات تأثیر بگذارد.
نحوه عیب یابی در کابل‌های شبکه
برای اینکه بتوانید عیب‌های کابل را پیدا کنید می‌توانید از دستگاه تستر کابل استفاده کنید. حال برای اینکه اینکار را انجام دهید می‌توانید یک سر کابل را در به یک قسمت تستر و یک سر کابل را به یک قسمت دستگاه وصل کنید و با فشردن دکمه روی دستگاه، جریانی از کابل رد می‌شود. و اگر تمام سرهای کابل درست قرار گرفته باشند، تمام چراغ‌های دستگاه تستر روشن می‌شوند.

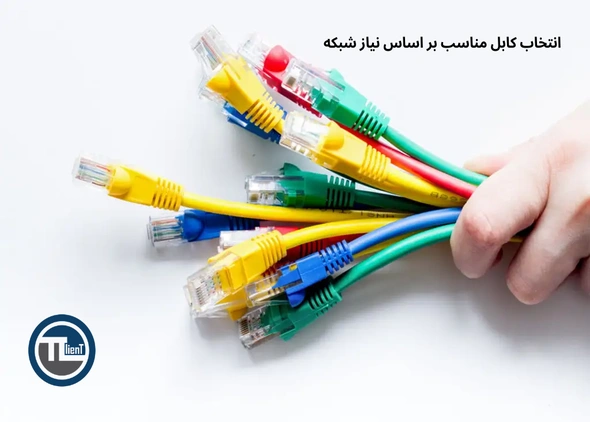

انتخاب کابل مناسب بر اساس نیاز شبکه
اولین قدم برای برای راه اندازی شبکه، انتخاب یک کابل مناسب است. در واقع شما باید مطابق با استاندارهای روز دنیا اینکار را انجام دهدید چرا که در روند و عملکرد کابل تاثیری بسیاری دارد. در ابتدا نیاز است در انتخاب کابل دقت کنید، ما به انواع کابل‌های شبکه یا همانLAN پیشتر اشاره کردیم. کابل‌های UTP و STP و کابل‌های فیبر نوری گزینه‌های مختلف و مناسبی برای انتخاب کابل شبکه می‌باشند. همچنین، شما می‌توانید بسته به سرعت و پهنای باندی که نیاز دارید، از کابل‌های cat5,cat6,cat7 استفاده کنید.
بررسی و آماده‌سازی محل نصب
قبل از نصب کابل‌ها، باید شرایط محل نصب را بررسی کنید تا اطمینان حاصل کنید که محیط برای نصب کابل‌های شبکه مناسب است.
کابل‌های شبکه باید در محیط‌هایی با دمای متناسب نصب شوند. دمای بالا می‌تواند به عایق کابل آسیب بزند و عملکرد آن را کاهش دهد. از طرفی، کابل‌ها نباید در محیط‌های مرطوب نصب شوند، مگر اینکه کابل‌های مخصوص برای چنین شرایطی استفاده شوند (مثلاً کابل‌های ضد آب).
- حفظ فاصله با منابع نویز: کابل‌های شبکه نباید نزدیک به منابع تولید تداخل الکترومغناطیسی مانند کابل‌های برق یا تجهیزات صنعتی قرار گیرند. این کار می‌تواند به افت کیفیت سیگنال منجر شود.
- بررسی مسیرهای عبور کابل: مسیرهایی که برای نصب کابل در نظر می‌گیرید باید صاف و بدون مانع باشند. در صورت امکان، استفاده از لوله‌ها یا کانال‌های کابل‌کشی برای محافظت از کابل توصیه می‌شود.
آماده‌سازی و نصب کانکتورها
بعد از برش کابل به طول مناسب، باید اقدام به نصب کانکتورهای مناسب (رگولاتورها) کنید. برای کابل‌های UTP و STP، معمولاً از کانکتورهای RJ45 استفاده می‌شود. برای نصب صحیح کانکتورها باید مراحل زیر را دنبال کرد:
- باز کردن کابل: ابتدا با استفاده از ابزار مناسب (مانند سیم‌چین) کابل را باز کرده و جفت سیم‌ها را از هم جدا کنید. برای کابل‌های UTP، معمولاً چهار جفت سیم در داخل کابل وجود دارد که باید با دقت از هم جدا شوند.
- چیدمان سیم‌ها: بعد از جدا کردن سیم‌ها، باید آن‌ها را به ترتیب صحیح قرار دهید. استانداردهای موجود برای این کار دو نوع دارند: T568A و T568B. هر دو استاندارد عملکرد مشابهی دارند، اما باید در تمامی نقاط شبکه از یک استاندارد استفاده کنید تا مشکلاتی در انتقال داده‌ها ایجاد نشود.
- اتصال به کانکتور: پس از چیدمان سیم‌ها، آن‌ها را به‌طور مرتب در کانکتور RJ45 قرار دهید و با استفاده از ابزار پرس، کانکتور را محکم کنید.
تست و بررسی عملکرد کابل شبکه
پس از نصب کابل و اتصال آن به کانکتورها، باید از صحت عملکرد کابل‌ها اطمینان حاصل کنید. برای این کار، از تستر کابل شبکه استفاده می‌شود. تسترها می‌توانند عملکرد کابل را از نظر اتصال صحیح، ارسال داده‌ها و عدم وجود نقص بررسی کنند. مراحل تست به شرح زیر است:
- اتصال کابل به تستر: یکی از سرهای کابل را به واحد فرستنده تستر و سر دیگر را به واحد دریافت‌کننده متصل کنید.
- بررسی چراغ‌ها: تسترها معمولاً چراغ‌هایی دارند که به ترتیب مراحل اتصال و صحت کارکرد کابل را نشان می‌دهند. اگر همه چراغ‌ها روشن شوند، نشان‌دهنده نصب صحیح کابل است.
- آزمایش سرعت و عملکرد شبکه: در صورت امکان، آزمایش سرعت و عملکرد شبکه نیز انجام دهید تا اطمینان حاصل کنید که کابل‌ها به‌درستی کار می‌کنند و سرعت مورد انتظار را تأمین می‌کنند.
نصب و مدیریت کابل‌ها در محل
برای داشتن یک شبکه مرتب و کارا، باید کابل‌ها به‌طور اصولی مدیریت شوند. برای این کار از ابزارهای مدیریت کابل مانند باندل‌های کابل، کابل‌نگهدارنده‌ها و کانال‌های کابل‌کشی استفاده می‌شود. نکات مدیریت کابل به شرح زیر است:
- جلوگیری از پیچ خوردن و کشیدگی کابل: در حین نصب، مراقب باشید که کابل‌ها بیش از حد کشیده نشوند، زیرا این کار می‌تواند به آسیب‌دیدگی کابل و افت عملکرد منجر شود.
- پوشاندن کابل‌ها در کانال‌های مخصوص: برای محافظت از کابل‌ها، آن‌ها را در کانال‌های کابل‌کشی قرار دهید تا از آسیب‌های فیزیکی جلوگیری شود.
- استفاده از بست‌های کابل: برای نگهداری کابل‌ها به‌صورت منظم و مرتب، از بست‌های کابل استفاده کنید. این کار نه تنها ظاهر شبکه را مرتب می‌کند بلکه از گره خوردن کابل‌ها نیز جلوگیری می‌کند.
رعایت استانداردهای امنیتی
در نهایت، باید به مسائل امنیتی و ایمنی توجه داشته باشید. از آنجا که کابل‌های شبکه می‌توانند حاوی اطلاعات حساس باشند، باید از خطرات احتمالی محافظت کنید:
- محرمانگی داده‌ها: در مکان‌هایی که نیاز به امنیت بالا دارند، از کابل‌های محافظت‌شده یا کابل‌های با شیلد استفاده کنید.
- جلوگیری از دسترسی غیرمجاز: کابل‌ها نباید در معرض دسترسی آسان افراد غیرمجاز قرار بگیرند. بهتر است کابل‌ها در مکان‌های بسته یا محافظت‌شده نصب شوند.
نتیجه‌گیری
نصب کابل شبکه طبق استانداردهای روز نه تنها عملکرد بهتری را به شبکه می‌دهد بلکه از بروز مشکلاتی مانند کاهش سرعت یا قطع ارتباط جلوگیری می‌کند. انتخاب کابل مناسب، آماده‌سازی صحیح محل نصب، نصب دقیق کانکتورها، تست عملکرد و مدیریت کابل‌ها، همگی از مراحل کلیدی در نصب یک شبکه پایدار و کارا هستند. با رعایت این مراحل و توجه به نکات ضروری، می‌توان شبکه‌ای امن، سریع و با کیفیت بالا ایجاد کرد که در برابر تداخلات و مشکلات احتمالی مقاوم باشد.
سوالات متداول
- طول مجاز کابل شبکه برای حفظ کیفیت سیگنال چقدر است؟
طبق استانداردها، حداکثر طول مجاز برای کابل‌های اترنت 100 متر (شامل 90 متر کابل ثابت و 10 متر پچ کورد) است. در صورت نیاز به طول بیشتر، باید از تجهیزات تقویت‌کننده سیگنال مانند سوئیچ یا اکستندر استفاده کنید.
- تفاوت اصلی بین کابل Cat5e و Cat6 چیست؟
کابل Cat5e می‌تواند سرعتی تا 1 گیگابیت بر ثانیه و پهنای باند 100 مگاهرتز را پشتیبانی کند. اما Cat6 سرعتی تا 10 گیگابیت بر ثانیه و پهنای باند 250 مگاهرتز ارائه می‌دهد. علاوه بر این، Cat6 تداخل سیگنال کمتری دارد و برای مسافت‌های کوتاه‌تر بهتر عمل می‌کند.
